БРОНЕСВЕТ EX / LOW VOLTAGE

Взрывозащищённые светильники 12, 24 и 36 В

Исполнения Ex1 и Ex2, 30–100 Вт, без БАП. Напряжение и род тока согласуем по проекту.

Победа Ex2 · 30 Вт · арт. 1129924 В по проекту · без БАП
Цена за светильник5 200 ₽С НДС 22%Изготовление — 7 рабочих днейДля каталожной комплектации. Дополнительное оснащение — по расчёту. Доставка отдельно.

Для ответа — телефон или email. Выбранные параметры сохраним.

24В

ВХОДНОЕ НАПРЯЖЕНИЕ

По заданию
вашего проекта

Выберите напряжение
Выбрать параметры
  • 7 летГарантия
  • По счётуОплата
  • В течение часаОтвет в рабочее время
БРОНЕСВЕТ / НИЗКОВОЛЬТНАЯ СЕРИЯ

Низковольтное питание

12 / 24 / 36 В · исполнение по проекту

24ВВЫБРАНО

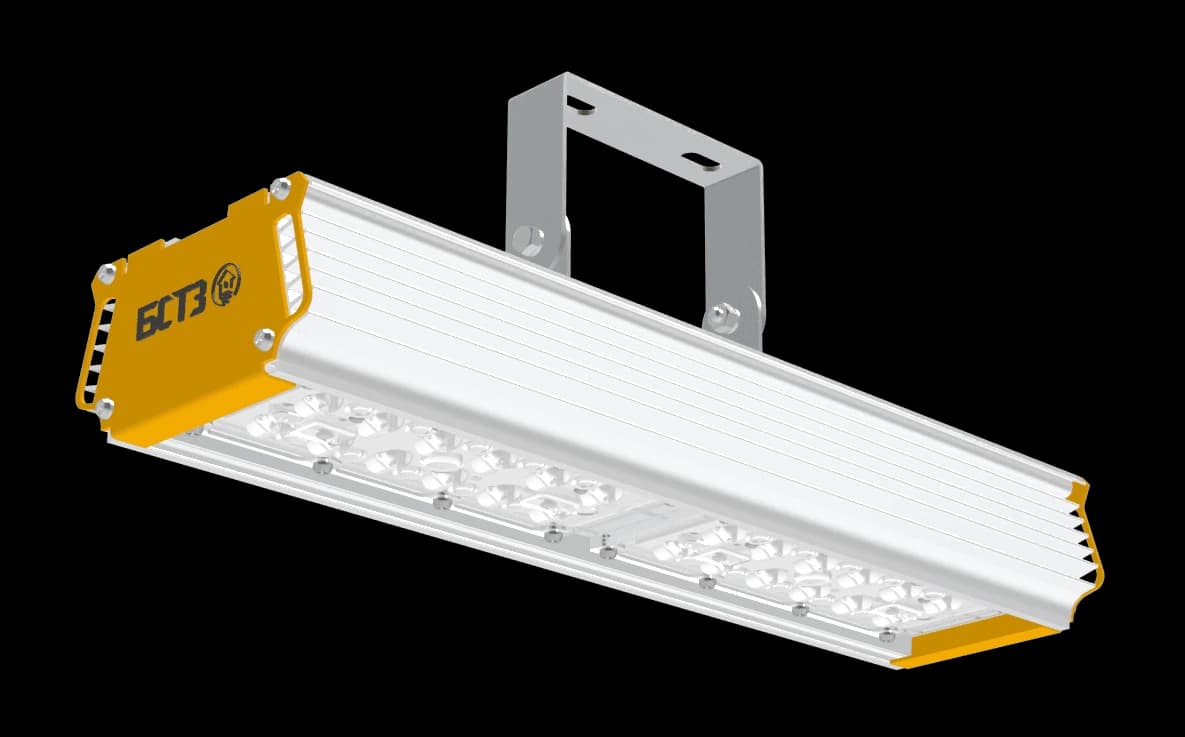

Каталожное фото светильника Победа Ex2, 30 Вт, арт. 11299
Каталожное фото · арт. 11299. Комплектацию согласуем при заказе.
01 / МОЩНОСТЬ
30–100 Вт
02 / ИСПОЛНЕНИЯ
Ex1 / Ex2
03 / ПИТАНИЕ
Без БАП
04 / ТЕМПЕРАТУРА СВЕТА
3000–5000 К

Напряжение задаётся для подбора. Род тока и точная комплектация согласуются для выбранной сборки.

Что значит низковольтный

12, 24 или 36 В — питание под вашу систему.

Автономная системаИСТОЧНИК → СВЕТ
СВЕТИЛЬНИК + ВНЕШНЕЕ ПИТАНИЕ

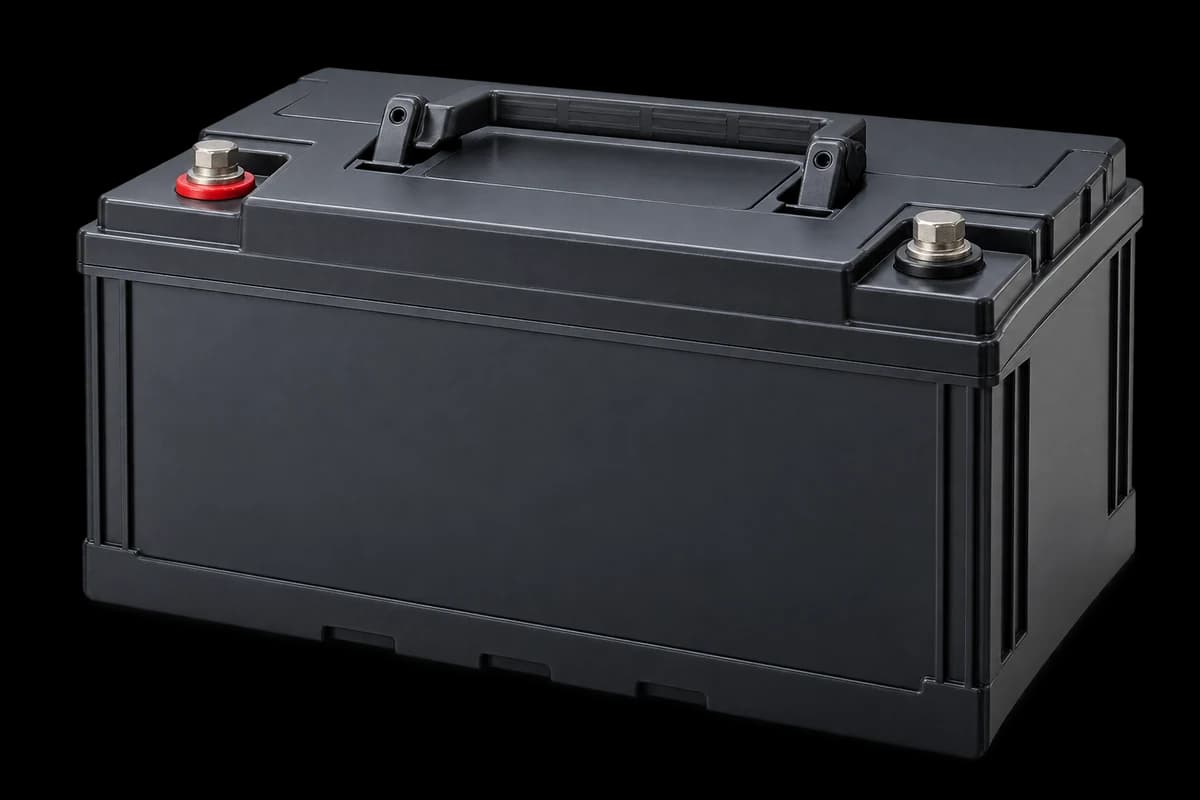

Свет от внешнего аккумулятора.

Для автономной установки рассматриваем отдельную аккумуляторную систему. Светильник получает питание по кабелю; источник находится вне его корпуса.

Внешний источник подбирается отдельно и не входит в комплект светильника. Время работы зависит от ёмкости, нагрузки и условий; встроенный БАП здесь не используется.

О вариантах питания

Показаны сценарии для подбора и визуализации оборудования. Род тока, допустимые параметры источника и совместимость светильника подтверждаются для выбранной сборки.

Исполнения

Одна серия. Выбор под ваше питание.

Настройте параметры

Выберите серию, мощность и напряжение. Сохраним параметры в запросе на подбор.

Напряжение по проекту

Точное исполнение и род тока уточняются при подборе.

БРОНЕСВЕТ EX · Ex2Выбрано для запроса
Ex2ПОБЕДА / 007Победа Ex2, 30 Вт — ракурс 230ВТ / WATTВНЕШНИЙ ВИД ИСПОЛНЕНИЯ
Фото исполнения 02 / 03

Ex2 / 24 В

Без БАП
3 900 лмПоток в основном режиме3000–5000 КТемпература по запросу
Цена за светильник5 200 ₽С НДС 22%Изготовление — 7 рабочих днейДля каталожной комплектации. Дополнительное оснащение — по расчёту. Доставка отдельно.
Характеристики и условия заказа ↗Победа Ex2 · арт. 11299 · источник ↗
О фотографиях и комплектации

Параметры Ex1 / Ex2 — по каталогу производителя. Изображения ретушированы. Герметизация компаундом — проектный вариант; характеристики и документы согласуются отдельно. Для мощностей с общим корпусом используются разные фото из галереи. Крепление и точная комплектация согласуются при заказе.

МОДЕЛИ / ПОДРОБНО

Характеристики и условия заказа

Отдельные карточки с параметрами, ценой и запросом на выбранный светильник.

Архитектура питания

От источника — к светильнику.

Разберите схему по узлам

Выберите источник, линию или светильник. Покажем, какие данные нужны для подбора.

НИЗКОВОЛЬТНАЯ СИСТЕМАU = 24 В · ПО ПРОЕКТУ

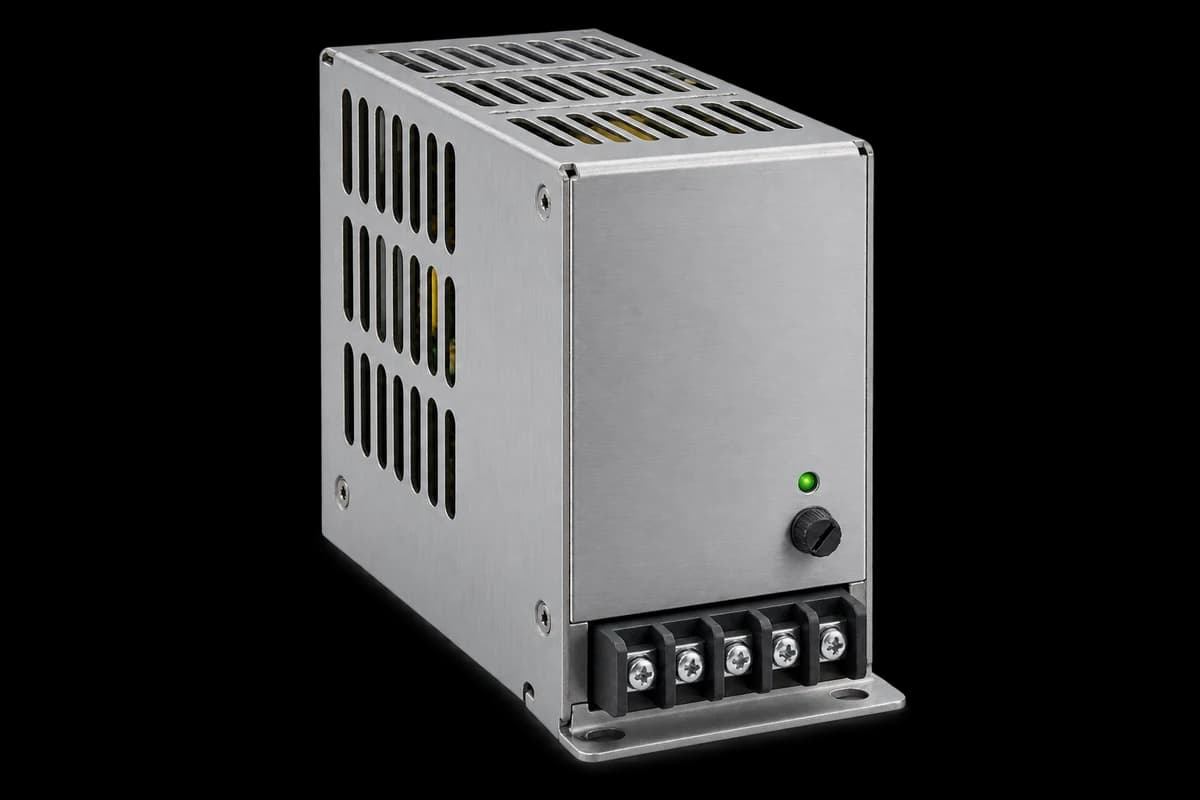

01 / ИСТОЧНИК ПИТАНИЯ

Начинаем с источника.

Подбираем исполнение под питание на вашем объекте. Важно знать не только напряжение, но и род тока — эти данные согласуем вместе.

  • Напряжение 12, 24 или 36 В
  • Род тока источника
  • Существующее или проектируемое питание
О схеме питания

Функциональная схема для подбора. Источник питания, род тока, параметры линии и совместимость подтверждаются для выбранной сборки. Показаны визуализации оборудования и общий вид светильника. Схема не является монтажным чертежом.

Соединения и монтаж

Точность видна в деталях.

Крепление

Посадочные размеры и способ установки подбираем под ваш проект.

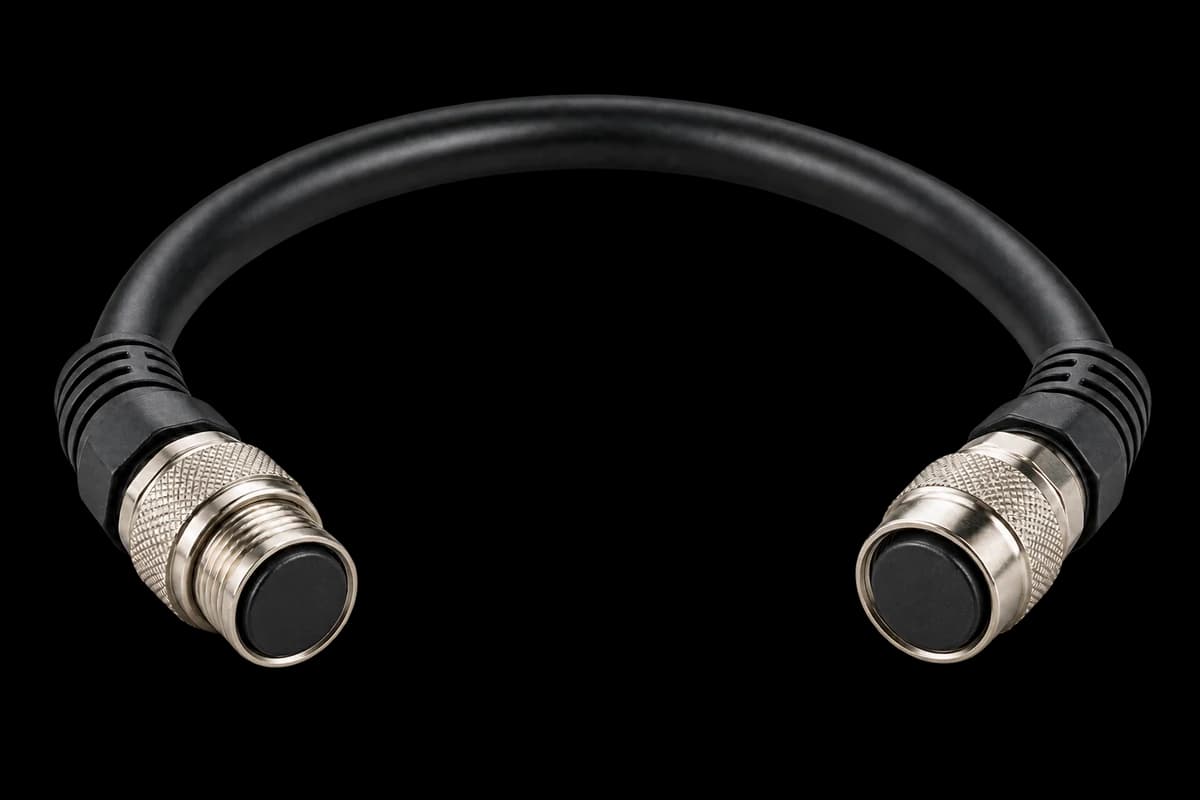

Подключение

Коробку и кабельные вводы подбираем под выбранное исполнение.

О монтаже

Компоновка показана концептуально. Параметры монтажа согласуем для выбранного исполнения.

Для проектирования

Документы и сертификаты.

Открытая библиотека

Выберите документ: посмотреть все страницы или скачать единый PDF.

ДОКУМЕНТЫ ПРОИЗВОДИТЕЛЯ7 документов · 14 страниц
PDF · 1 стр. · 2,2 МБ

Пожарная безопасность

Добровольная сертификация светодиодных светильников. Перечень моделей приведён в скане.

Номер документа
РОСС RU.32079.04СПБ1.ОС14.49980
Срок в документе
27.03.2024 — 26.03.2027
Скачать PDF Оригиналы на сайте производителя
Комплект для вашего исполнения

Паспорт, чертежи, фотометрия и документы на выбранную сборку.

Об области применения

Сканы опубликованы на сайте производителя; даты и перечни продукции приведены по документам. Соответствие конкретной сборки, включая БАП и взрывозащиту, проверяется по её комплекту документов. Декларации 004/020 и 037, ISO и пожарный сертификат не заменяют подтверждение взрывозащиты по ТР ТС 012/2011.

Как выбрать взрывозащиту

От условий объекта — к точному исполнению.

Разберите обозначения

Нажмите на элемент. Покажем, что проверяют при подборе.

EX / ИНЖЕНЕРНАЯ СПРАВКАОтдельные обозначения · не маркировка изделия

Взрывозащита

Обозначение взрывозащищённого оборудования. Полную строку маркировки сверяют с паспортом, шильдом и сертификатом конкретного исполнения.

Условия объекта

Класс зоны, газ или пыль, температура воздуха, коррозия и способ установки.

Параметры питания

Напряжение и род тока; для БАП — резерв, аварийный световой поток и условия работы.

Документы исполнения

Полная Ex-маркировка, область сертификата, паспорт и специальные условия применения.

Пришлите требования проекта или фото шильда — сопоставим их с выбранным исполнением.

Основные принципы взрывозащиты
Ex dВзрывонепроницаемая оболочка
Выдерживает внутренний взрыв и препятствует его распространению во внешнюю среду.
Ex eПовышенная защита
Конструктивные меры против недопустимого нагрева, искрения и дуговых разрядов.
Ex iИскробезопасная цепь
Ограничение электрической и тепловой энергии всей цепи. Значения напряжения для этого недостаточно.
Ex mГерметизация компаундом
Изоляция потенциальных источников воспламенения защитным составом по требованиям к конструкции.
Ex tЗащита от воспламенения пыли
Защита оболочкой и ограничением температуры поверхности; подбирается под пылевую среду.
Другие принципы защиты
Избыточное давление p, заполнение q и o, специальные виды s, защита от оптического излучения op. Выбор — по конструкции, среде и применимым стандартам.
IP, температурный класс и напряжение
01 / ОБОЛОЧКА

Степень защиты IP

IP
1-яДоступ и твёрдые частицы
2-яВода

Например, IP6X — пыленепроницаемая оболочка.

IP не заменяет Ex-маркировку.
02 / ТЕМПЕРАТУРА

Температурные классы для газов

T1
450°C
T2
300°C
T3
200°C
T4
135°C
T5
100°C
T6
85°C

Предельная температура поверхности оборудования при установленных условиях.

03 / ПИТАНИЕ

12 / 24 / 36 В

Низкое напряжение не подтверждает искробезопасность Ex i.

Аккумулятор, блок питания, кабель и светильник проверяют как согласованную систему.

Что проверяют в сертификате и паспорте
  1. 01

    Идентификация

    Изготовитель, наименование и точная модификация изделия.

  2. 02

    Область действия

    Состав сборки и полная Ex-маркировка выбранного исполнения.

  3. 03

    Условия применения

    Температурный диапазон и специальные условия с обозначением X.

  4. 04

    Статус документа

    Срок действия и актуальный статус сертификата.

Сертификат отдельной коробки, драйвера или компонента не распространяется автоматически на сборку с БАП.

О подборе взрывозащиты

Справочные обозначения не задают характеристики представленных светильников. Класс зоны устанавливается проектом; применимость конкретного изделия подтверждается его маркировкой и комплектом документов.

Инженерный подбор

Ваш светильник. Ваш проект.

Выбрано для проекта

Победа Ex2

Победа Ex2 · 30 ВТ
Внешний вид исполнения

Каталог производителя · арт. 11299

Параметры исполнения

Изменить
Мощность
30 Вт
Напряжение
24 В
Цветовая температура
3000–5000 К

Задача проекта

Напряжение и мощность уже выбраны. Выберите комплектность и приложите реквизиты для счёта.

БРОНЕСВЕТ / КОМПЛЕКТАЦИЯ

Запросить счёт

Уточните комплектность и количество. Карту партнёра можно приложить сейчас или передать позже.

Индивидуальная комплектацияРассчитаем по проектуИзготовление — 7 рабочих днейСтоимость подтвердим после согласования комплектации. Доставка отдельно.
  • 7 летГарантия
  • По счётуОплата
  • В течение часаОтвет в рабочее время
